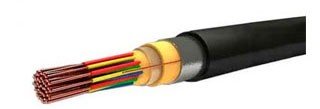

Элементы конструкции кабеля ТППэпЗ:
1. Токопроводящая жила из медной мягкой круглой проволоки.2. Изоляция - сплошная полиэтиленовая;
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Заполнение свободного пространства сердечника гидрофобным заполнителем.
8. Поясная изоляция - ленты полиэтилентерефталатные.
9. Слой гидрофобного заполнителя поверх поясной изоляции.
10. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
11. Оболочка из полиэтилена.
Область применения кабеля ТППэпЗ:
Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи в условиях повышенной влажности.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.
Технические характеристики кабеля ТППэпЗ:
- Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т- Диапазон температур эксплуатации : + 50°С до- 50°С
- Относительная влажность воздуха при температуре до +35°С: 98%
- Прокладка и монтаж кабелей производится при температуре воздуха: от минус 10 до плюс 50°С
- Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
- Допустимый радиус изгиба кабелей: не менее 10 диаметров по пластмассовой оболочке
- Строительная длина кабелей в зависимости от номинального числа пар:
5-20 - 500 м
30-50 - 400 м
100-150 - 300 м
200-300 - 250 м
400-600 - 200 м
700-1200 - 120 м
- Гарантийный срок эксплуатации - 3 года
- Минимальный срок службы кабеля ТППэпЗ - 25 лет
Расшифровка кабеля ТППэпЗ:
- Т - Телефонный
- П - Изоляция из полиэтилена
- П - Оболочка из полиэтилена
- эп - Экран из алюмополимерной ленты
- З - Гидрофобный заполнитель
Элементы конструкции кабеля ТППэпЗ:
- 1. Токопроводящая жила из медной мягкой круглой проволоки.
- 2. Изоляция - сплошная полиэтиленовая;
- 3. Скрученная пара.
- 4. Элементарные пяти- или десятипарные пучки.
- 5. Главные 50- или 100-парные пучки.
- 6. Скрученный сердечник.
- 7. Заполнение свободного пространства сердечника гидрофобным заполнителем.
- 8. Поясная изоляция - ленты полиэтилентерефталатные.
- 9. Слой гидрофобного заполнителя поверх поясной изоляции.
- 10. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
- 11. Оболочка из полиэтилена.
Область применения кабеля ТППэпЗ:
- Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
- Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи в условиях повышенной влажности.
- Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.
Технические характеристики кабеля ТППэпЗ:
- - Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т
- - Диапазон температур эксплуатации : + 50°С до- 50°С
- - Относительная влажность воздуха при температуре до +35°С: 98%
- - Прокладка и монтаж кабелей производится при температуре воздуха: от минус 10 до плюс 50°С
- - Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
- - Допустимый радиус изгиба кабелей: не менее 10 диаметров по пластмассовой оболочке
- - Строительная длина кабелей в зависимости от номинального числа пар:
- 5-20 - 500 м
- 30-50 - 400 м
- 100-150 - 300 м
- 200-300 - 250 м
- 400-600 - 200 м
- 700-1200 - 120 м
- - Гарантийный срок эксплуатации - 3 года
- - Минимальный срок службы кабеля ТППэпЗ - 25 лет
